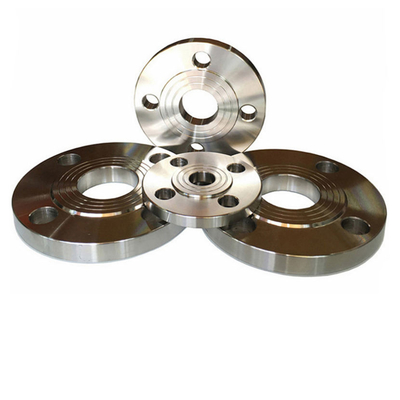

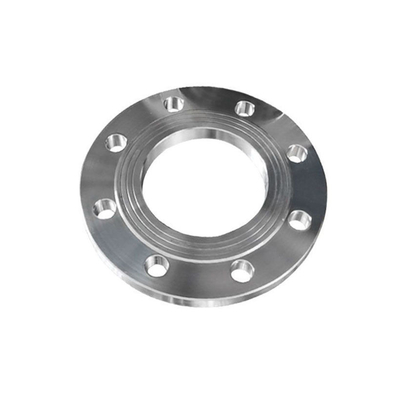

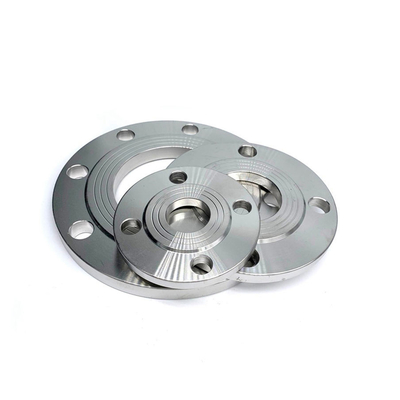

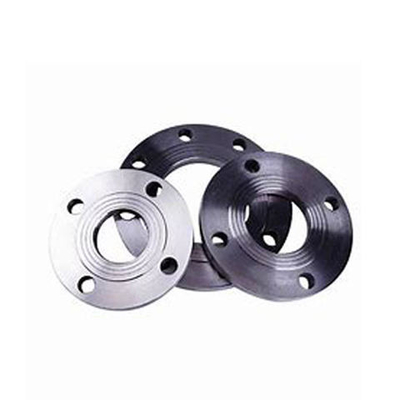

فلنج های ویژه 3 اینچ 300 LWN RF & 3 اینچ 300 STUB-END با اتصال پد مواد A182 F11 Cl.2

Tags

لوله فولادی نرم بدون درز

لوله فولادی بدون درز

3 اینچ فلنج گردن جوش 300 LWN RF
Product Summary
جدول ترکیب شیمیایی SA 182 Gr F11 Socket Weld Flanges درجه سی منگنز سی پ اس Cr مو فولاد آلیاژی F11 0.5-0.15 0.3-0.6 0.5-1.0 0.03 0.03 1.0-1.5 0.44-0.65 آنالیز مکانیکی فلنج ASTM A182 Grade F11 استحکام کششی قدرت بازده (0.2% افست) ازدیاد طول 205 415 20 درصد رتبه بندی فشار فلنج ASTM A182 Gr F11 Cl.2 RTJ ...

Product Details

برجسته کردن:

3 اینچ فلنج گردن جوش 300 LWN RF

,

A182 F11 کلاس 2 فلنج پای پای

,

فلنج با اتصال پد 3 اینچ
Material: A182 F11 Cl.2
Size: 3 اینچ
Pressure: 300
Type: فلنج های lwn
Product Description

جدول ترکیب شیمیایی SA 182 Gr F11 Socket Weld Flanges

درجه سی منگنز سی پ اس Cr مو
فولاد آلیاژی F11 0.5-0.15 0.3-0.6 0.5-1.0 0.03 0.03 1.0-1.5 0.44-0.65

آنالیز مکانیکی فلنج ASTM A182 Grade F11

استحکام کششی قدرت بازده (0.2% افست) ازدیاد طول
205 415 20 درصد

رتبه بندی فشار فلنج ASTM A182 Gr F11 Cl.2 RTJ

سازنده فلنج صفحه ای کلاس 2 A182 F11 در هند، معادل مواد فولادی f11 را مطابق با ASME B16.47 Series a/b بررسی کنید
درجه حرارت کلاس 150# کلاس 300# کلاس 400# کلاس 600# کلاس 900# کلاس 1500# کلاس 2500#
-29 تا 38 15.9 41.4 55.2 82.7 124.1 206.8 344.7
50 15.3 40 53.4 80 120.1 200.1 333.5
100 13.3 34.8 46.4 69.6 104.4 173.9 289.9
150 12 31.4 41.9 62.8 94.2 157 261.6
200 11.2 29.2 38.9 58.3 87.5 145.8 243
250 10.5 27.5 36.6 54.9 82.4 137.3 228.9
300 10 26.1 34.8 52.1 78.2 130.3 217.2
325 9.3 25.5 34 51 76.4 127.4 212.3
350 8.4 25.1 33.4 50.1 75.2 125.4 208.9
375 7.4 24.8 33 49.5 74.3 123.8 206.3
400 6.5 24.3 32.4 48.6 72.9 121.5 202.5
425 5.5 23.9 31.8 47.7 71.6 119.3 198.8
450 4.6 23.4 31.2 46.8 70.2 117.1 195.1

شماره های PN فلنج صفحه ای کلاس 2 A182 F11

P# G# ISO مشخصات تایپ کنید UNS KSI (MPa) فرم محصول
4 1 5.1 A/SA-182 F11, CL.1 K11597 60 (415) آهنگری
4 1 5.1 A/SA-182 F11, CL.2 k11572 70 (485) آهنگری
4 1 5.1 A/SA-182 F11, CL.3 k11572 75(515) آهنگری

نمودار وزن فلنج گردن جوش SA182 F11

ASTM A182 Gr F11 Cl.2 RTJ و فلنج های رزوه ای مطابق با ANSI / ASME B16.5، EN 1092-1 Type 02، EN 1092-2 PN16، AWWA C207 و MSS SP-44 تولید می شوند.
قطر معمولی لوله فلنج OD Thk. حداقل فلنج قطر. از هاب قطر صورت برجسته Longth Hub.Y طول نخ قطر. دایره پیچ قطر. سوراخ های پیچ تعداد پیچ ​​و مهره قطر. پیچ و مهره (اینچ) KG LB
اینچ dn O سی X جی Y تی قبل از میلاد BH BN BD
1/2" 15 89.00 11.20 30.20 35.10 15.70 15.70 60.50 15.80 4 1/2" 0.4 0.9
3/4" 20 98.50 12.70 38.10 42.90 15.70 15.70 69.90 15.80 4 1/2" 0.7 1.5
1" 25 108.00 14.20 49.30 50.80 17.50 17.50 79.30 15.80 4 1/2" 0.8 1.8
1-1/4" 32 117.50 15.70 58.70 63.50 20.60 20.60 88.90 15.80 4 1/2" 1.2 2.6
1-1/2" 40 127.00 17.50 65.00 73.20 22.40 22.40 98.60 15.80 4 1/2" 1.5 3.3
2" 50 152.50 19.10 77.70 91.90 25.40 25.40 120.70 19.10 4 5/8 اینچ 2.3 5.1
2-1/2" 65 178.00 22.40 90.40 104.60 28.40 28.40 139.70 19.10 4 5/8 اینچ 3.7 8.1
3" 80 190.50 23.90 108.00 127.00 30.20 30.20 152.40 19.10 4 5/8 اینچ 4.1 9
3-1/2" 90 216.00 23.90 122.20 139.70 31.80 31.80 177.80 19.10 8 5/8 اینچ 5.1 11.2
4" 100 228.50 23.90 134.90 157.20 33.30 33.30 190.50 19.10 8 5/8 اینچ 5.9 13
5" 125 254.00 23.90 163.60 185.70 36.60 36.60 215.90 22.40 8 3/4" 7 15.4
6" 150 279.50 25.40 192.00 215.90 39.60 39.60 241.30 22.40 8 3/4" 8.4 18.5
8" 200 343.00 28.40 246.10 269.70 44.50 44.50 298.50 22.40 8 3/4" 13 28.6
10" 250 406.50 30.20 304.80 323.90 49.30 49.30 362.00 25.40 12 7/8 اینچ 18 39.5
12" 300 482.50 31.80 365.30 381.00 55.60 55.60 431.80 25.40 12 7/8 اینچ 29 64
14" 350 533.50 35.10 400.10 412.80 57.20 57.20 476.30 28.50 12 1" 39 86
16" 400 597.00 36.60 457.20 469.90 63.50 63.50 539.80 28.50 16 1" 47 103
18" 450 635.00 39.60 505.00 533.40 68.30 68.30 577.90 31.80 16 1 1/8 اینچ 57 126
20" 500 698.50 42.90 558.80 584.20 73.20 73.20 635.00 31.80 20 1 1/8 اینچ 76 167
24" 600 813.00 47.80 663.40 692.20 82.60 82.60 749.30 35.10 20 1 1/4 اینچ 97 214
